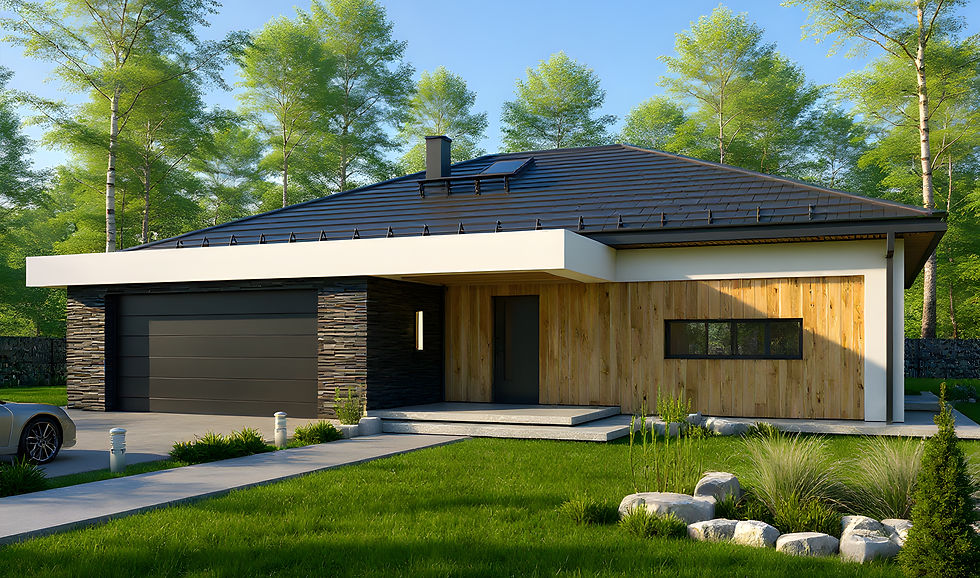

HG-H8 Dom jednorodzinny, przeznaczony dla 4 osobowej rodziny. Budynek wolnostojący, parterowy (niepodpiwniczony) z nieużytkowym poddaszem.
POWIERZCHNIA UŻYTKOWA 136,34 m2 POWIERZCHNIA NETTO 170,85 m2 POWIERZCHNIA PODŁÓG 170,85 m2 POWIERZCHNIA POKOI 80,26 m2
POWIERZCHNIA CAŁKOWITA 209,94 m2 POWIERZCHNIA ZABUDOWY 235,83 m2 POWIERZCHNIA DACHU 253,80 m2 KUBATURA 836,60 m3
WYSOKOŚĆ POMIESZCZEŃ 2,97 m WYSOKOŚĆ BUDYNKU 6,75 m KĄT NACHYLENIA DACHU 25,00 ° WYMIARY DZIAŁKI 23,0m x 23,5 m
RZUT PARTERU
SPIS POMIESZCZEŃ
7,57 m2
5,70 m2
2,16 m2
1,74 m2
10,96 m2
37,17 m2
9,79 m2
14,17 m2
14,80 m2
16,32 m2
4,44 m2
6,48 m2
3,59 m2
1,45 m2
136,34 m2
34,51 m2
170,85 m2
1. wiatrołap/ garderoba
2. hall
3. w.c.
4. spiżarnia
5. kuchnia
6. salon / jadalnia
7. korytarz
8. pokój
9. pokój
10. pokój
11. łazienka
12. łazienka
13. pom. gospodarcze
14. garderoba
Suma:
15. . garaż
Suma:
Funkcja:
W budynku zaprojektowano dwie strefy:
Dzienną , w skład której wchodzą – wiatrołap/garderoba; hall; łazienka; kuchnia; spiżarnia; salon / jadalnia; i garaż dwustanowiskowy,
Oraz strefę nocną, w której znajdują się: korytarz, trzy sypialnie; 2 łazienki garderoba i pralnia.
Poddasze nieużytkowe – do adaptacji (dodatkowa powierzchnia = 24,5M2 (dla h>1,8m)
_________________________________________________________________________________
Technologia:
ściany zewnętrzne: pustak POROTHERM 25cm + styropian 20cm; ściany wewnętrzne: POROTHERM 25cm (nośne), bloczki Silka 8cm (działowe);
Strop żelbetowy. Konstrukcja dachu drewniana, krycie dachówka lub blacha.
